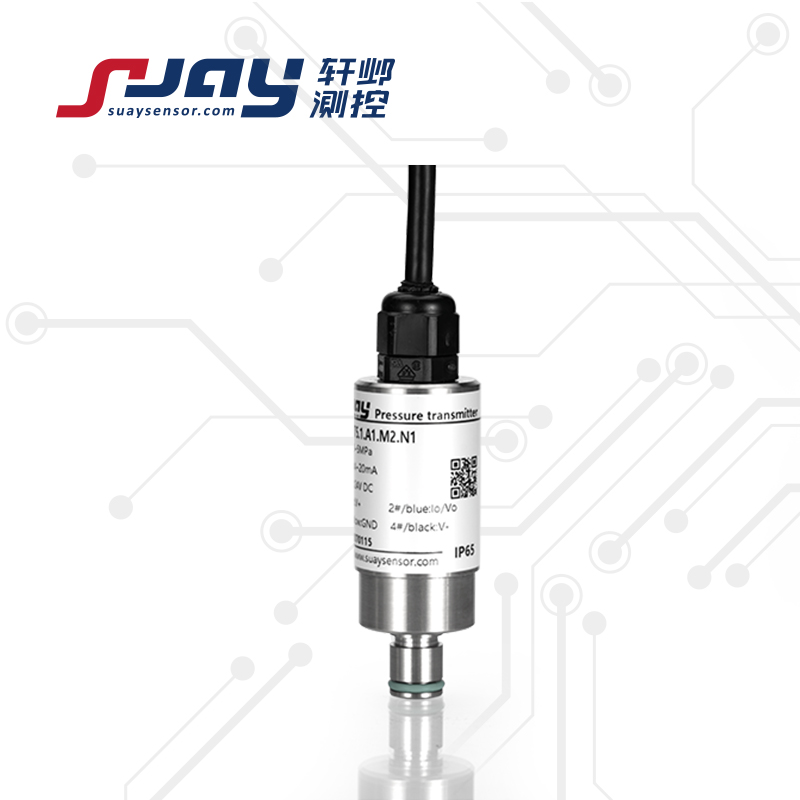

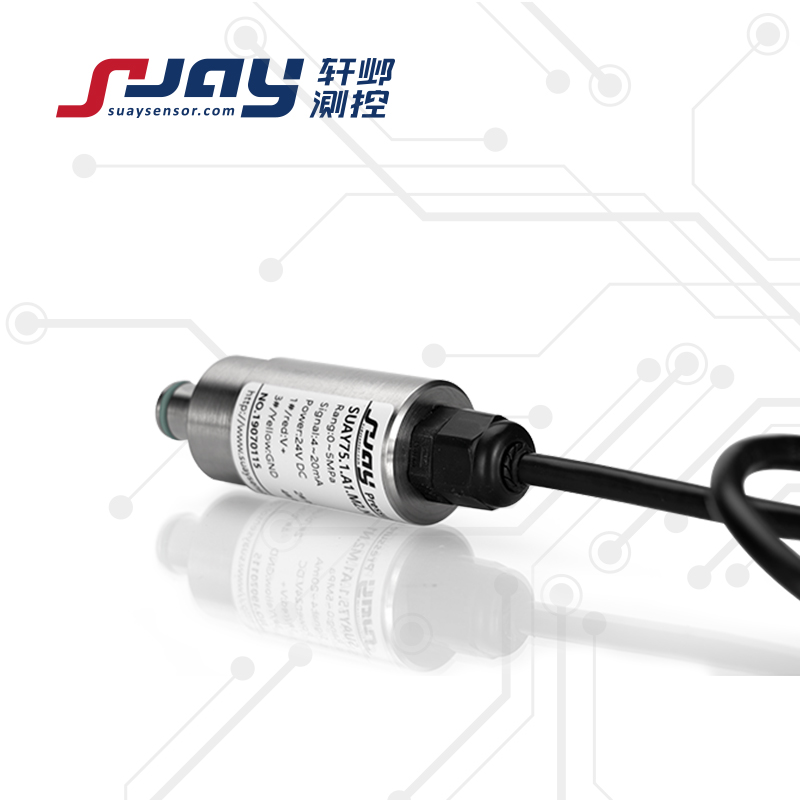

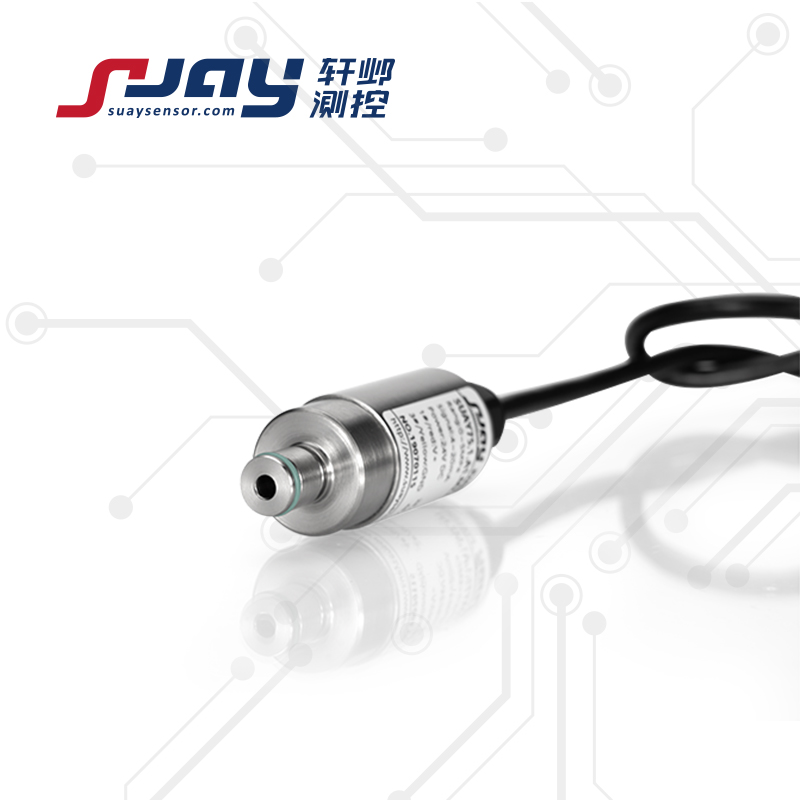

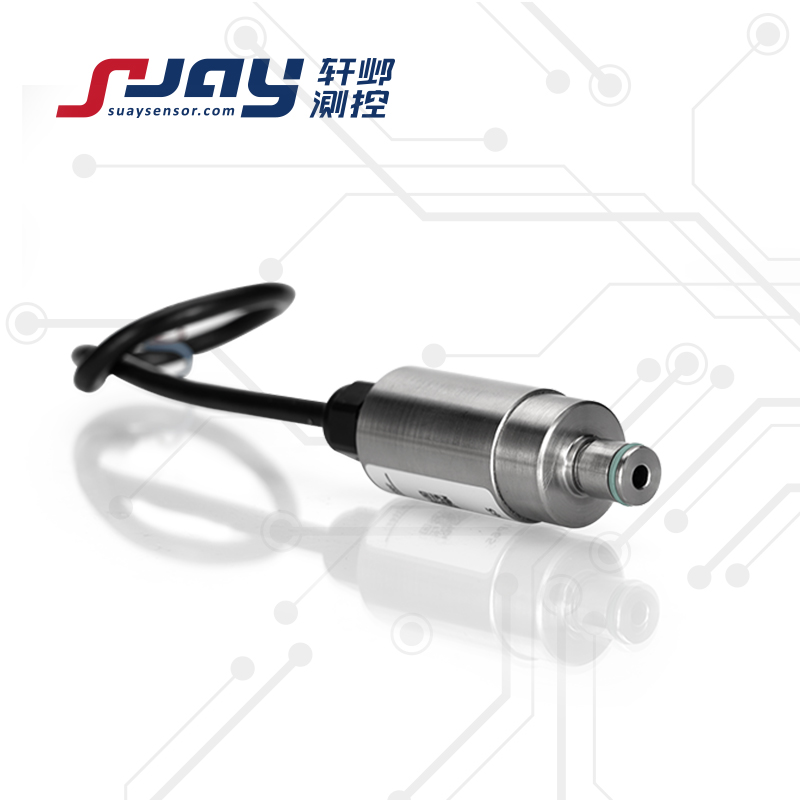

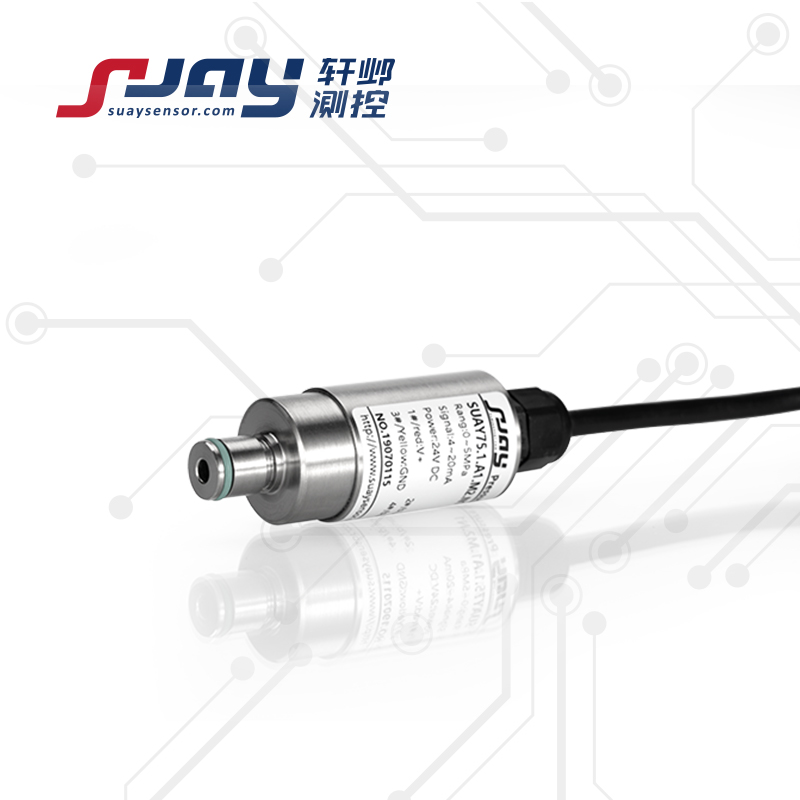

SUAY75耐震動壓力變送器采用感壓膜片堅固的濺射薄膜壓力傳感器作為核心,結合不銹鋼外殼結構,內置智能信號調理模塊,EMC/EMI、內部防潮、防震動處理,高強度的引出電纜,為油田鉆井、礦井等生產過程中出現的粘稠、易堵塞介質、振動等特殊惡劣的工況提供了更好的解決方案,在油田、礦井、深井測量中取得了極佳的應用效果。
可根據用戶的具體要求特殊設計、定制,滿足各種實際應用需求。
l 抗沖擊、振動,結構可靠
l 可承受高溫、高壓、復雜的工作環境
l 該產品可提供RS485輸出(SUAY自定義協議、MODBUS、浮點數)
測量范圍 |
-100KPa-0-10KPa...1MPa...260MPa |
|
測量介質 |
與316不銹鋼兼容的氣體/液體/粘稠介質 |
|
靜態精度① |
±0.1%FS ±0.25%FS ±0.5%FS |
|
信號輸出/供電 |
4-20mA 1-5V 0-5V 0-10V |
12-36VDC(典型24VDC) |
0.5-4.5V |
5VDC/12-36VDC(典型24VDC) |
|
數字信號輸出RS485 |
5VDC/5-16VDC/24VDC |
|
工作溫度 |
-40~125℃ |
|
補償溫度 |
-20~80℃ |
|
貯存溫度 |
-40~100℃ |
|
抗振動性 |
±20g (IEC 60068-2-6) |
|
抗沖擊性 |
100g,11mS |
|
長期穩定性 |
典型:±0.1%FS/年 最大:±0.2%FS/年 |
|
零點溫度漂移 |
典型:±0.02%FS/℃ 最大:±0.05%FS/℃ |
|
靈敏度溫度漂移 |
典型:±0.02%FS/℃ 最大:±0.05%FS/℃ |
|
過載能力 |
2倍滿量程壓力或最大110MPa(取最小值) |
|
有效測量壽命 |
﹥106壓力循環(P:10-90%FS) |
|
響應時間 |
≤2 ms |
|
分辨率 |
大于10-5(通常受限采集顯示設備,理論無限?。?/p> |
|
負載電阻 |
≤(U-12)/0.02 Ω(電流輸出) >100KΩ(電壓輸出) |
|
絕緣電阻 |
200M?,100VDC |
|
壓力接口 |
M20*1.5 G1/4 (典型); G1/2 NPT1/4(可選) |
|
電氣連接 |
接插件或直出電纜2m |
|
接口及殼體材料 |
304/316L不銹鋼 |
|
外殼防護 |
IP65(插頭型) IP67(電纜型) |
|
安全防爆 |
Ex iaⅡ CT5(本安) |
|
密封圈 |
氟橡膠 |
|
傳感器膜片 |
不銹鋼316L |
|
產品重量 |
約200克 |
注:①包含非線性、遲滯和重復性
型號 |
量程 |
精度 |
輸出 |
安裝螺紋 |
電氣連接 |
特定參數 |
SUAY75 |
-100KPa~0 ...10KPa ...260MPa 量程可選 |
4:±0.1%FS 2:±0.25%FS 1:±0.5%FS |
A1:4-20mA V1:0-5V V2:1-5V V3:0-10V V4:0.5-4.5V D:RS485 V0:定制 |
M1:M20*1.5 M2:G1/4 可選: M3:G1/2 M4:NPT1/4 M0:定制 |
N1:直出2米 N2:赫斯曼 插頭 N3:航空插頭 |
L:顯示 P:平膜型 E:本案防爆 |
SUAY75.1.A1.M1.N1.E |
1. 被測介質應與產品接觸的材料相兼容,
2. 選型附加功能代號"E” 本安防爆型Ex iaIICT5,須經安全柵供電。
3. 其它特殊要求,敬請與本公司商洽,并在訂單中注明。
