SUAY40小壓力傳感器適用于爐膛正負壓測量、潔凈室壓力、變風量系統壓力、工業過程控制、井下通風監測、醫療儀器設備、凈化設備、潔凈工程、風機測量控制等應用中無腐蝕性 、不導電氣體的微小差壓監測、測量。
潔凈工程 爐膛壓力測量
風壓測量 工業過程控制
油氣回收 井下通風
能源環保 環境測試

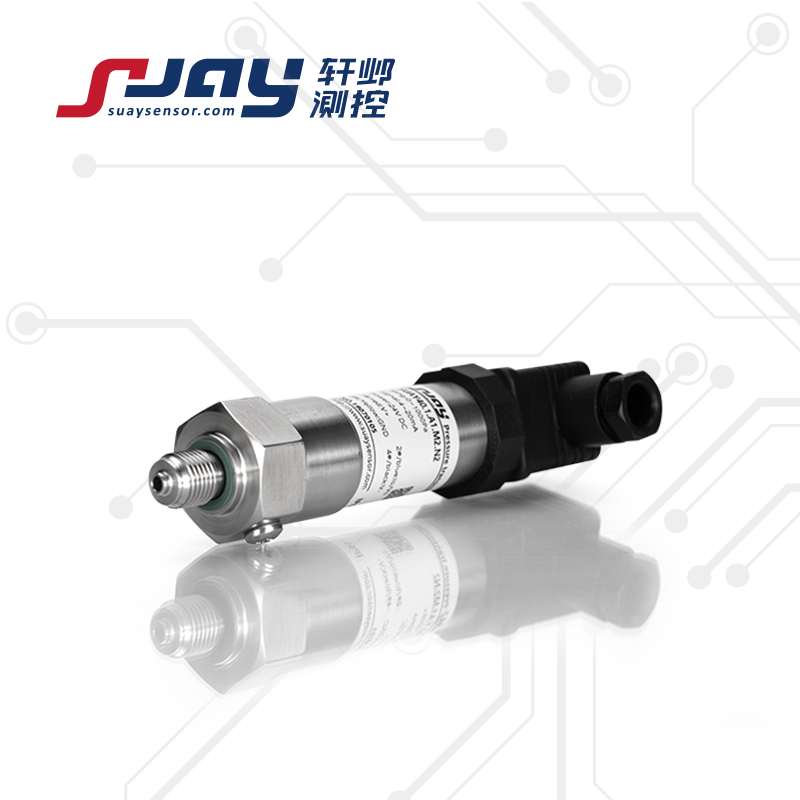

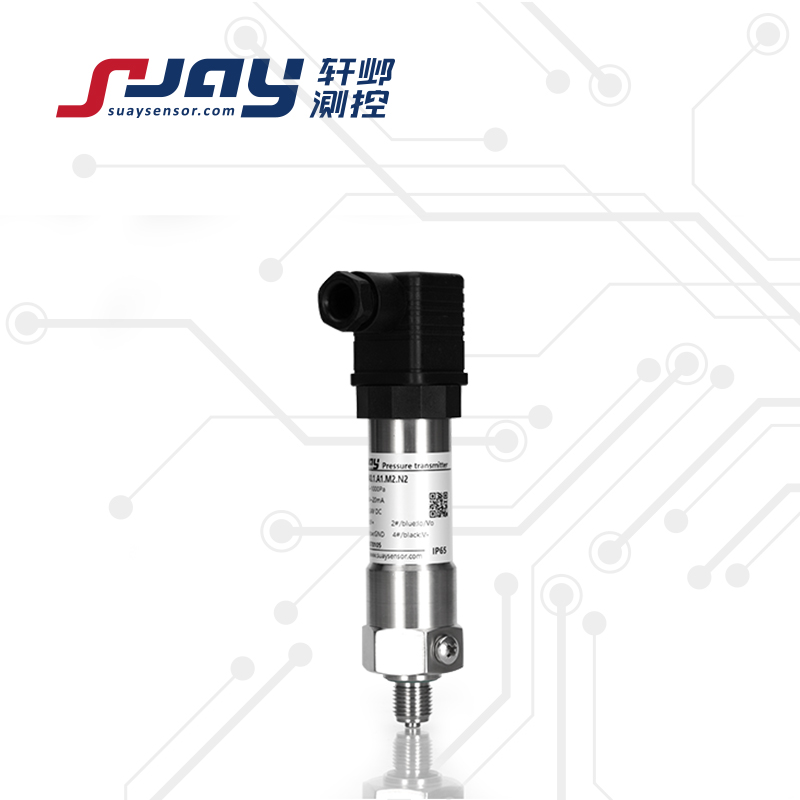

SUAY40/40D微壓-風壓變送器
SUAY40/40D微壓-風壓變送器適用于爐膛正負壓測量、潔凈室壓力、變風量系統壓力、工業過程控制、井下通風監測、醫療儀器設備、凈化設備、潔凈工程、風機測量控制等應用中的微小壓力監測、測量。該系列變送器選用進口高精度微壓傳感器,采用獨特封裝技術以及合理的工藝流程,解決了微小壓力傳感器的應力問題。使用特殊二次封裝的信號處理電路,將傳感器感應的微小壓力換成標準的電流電壓信號,充分保證了產品極高的精度和穩定性。全不銹鋼封裝外殼,既給與產品結構的可靠性,又對電氣性能指標提供足夠的保障。
可根據用戶的具體要求特殊設計、定制,滿足各種實際應用需求。
產品特點
最小量程可至±200Pa...500Pa,檢測極微小的壓力
體積小巧、結構堅固、安裝方便
特殊的信號處理,保證微小壓力下的信號穩定性
輸出信號多樣,適應不同的控制設備
結構靈活,既可雙端測量,也可以單端測量。
產品性能指標
測量范圍 | 0~±200pa...±20KPa(正壓、負壓、復合壓) | |
過載能力 | 3倍滿量程壓力 | |
測量介質 | 與316L不銹鋼兼容的氣體或液體 | |
靜態精度① | ±0.1%FS ±0.25%FS ±0.5%FS ±1%FS | |
信號輸出/供電 | 4-20mA 0-5V 0-10V 1-5V | 12-36VDC(典型24VDC) |
0.5-4.5V | 5VDC/12-36VDC(典型24VDC) | |
數字信號輸出RS485 | 5VDC/5-16VDC/24VDC | |
工作溫度 | -20~80℃ | |
補償溫度 | -10~60℃ | |
貯存溫度 | -40~100℃ | |
長期穩定性 | 典型:±0.1%FS/年 不超過:±0.2%FS/年 | |
零點溫度漂移 | 典型:±0.02%FS/℃ 不超過:±0.05%FS/℃ | |
靈敏度溫度漂移 | 典型:±0.02%FS/℃ 不超過:±0.05%FS/℃ | |
有效測量壽命 | ﹥10^6壓力循環(P:10-90%FS) | |
抗振動性 | 20g (IEC 60068-2-6) | |
抗沖擊性 | 20g,11mS | |
響應時間 | ≥5ms | |
分辨率 | 大于10-5(通常受限采集顯示設備,理論無限小) | |
負載電阻 | ≤(U-12)/0.02 Ω(電流輸出) >100KΩ(電壓輸出) | |
絕緣電阻 | 200M?,100VDC | |
壓力接口 | M20*1.5 G1/4 塔型氣嘴 (典型) ; G1/2 (可選) | |
電氣連接 | 接插件或直出電纜2m | |
接口及殼體材料 | 304/316L不銹鋼 | |
外殼防護 | 插頭型(IP65) 電纜型(IP67) | |
安全防爆 | Ex iaⅡ CT6(本安) | |
密封圈 | 氟橡膠 | |
產品重量 | 約200克 |
注:①包含非線性、遲滯和重復性
選型參數對照表
型號 | 量程 | 精度 | 輸出 | 安裝螺紋 | 電氣連接 | 特定參數 |
SUAY40/40D | 0~±200Pa ...±20KPa 量程可選 | 4:±0.1%FS 3:±0.15%FS 2:±0.25%FS 1:±0.5%FS 0:±1%FS | A1:4-20m AV1:0-5V V2:1-5V V3:0-10V D:RS485 V0:定制 | M1:M20*1.5 M2:G1/4 M8:塔型氣嘴 可選: M3:G1/2 M0:定制 | N1:直出2米 N2:赫斯曼插頭 N3:航空插頭 | L:顯示 E:本案防爆 |
SUAY40.1.A1.M8.N1.E |
選型提示:
1. 被測介質應與產品接觸的材料相兼容,
2. 選型附加功能代號"E” 本安防爆型,須經安全柵供電。
3. 其它特殊要求,敬請與本公司商洽,并在訂單中注明。
