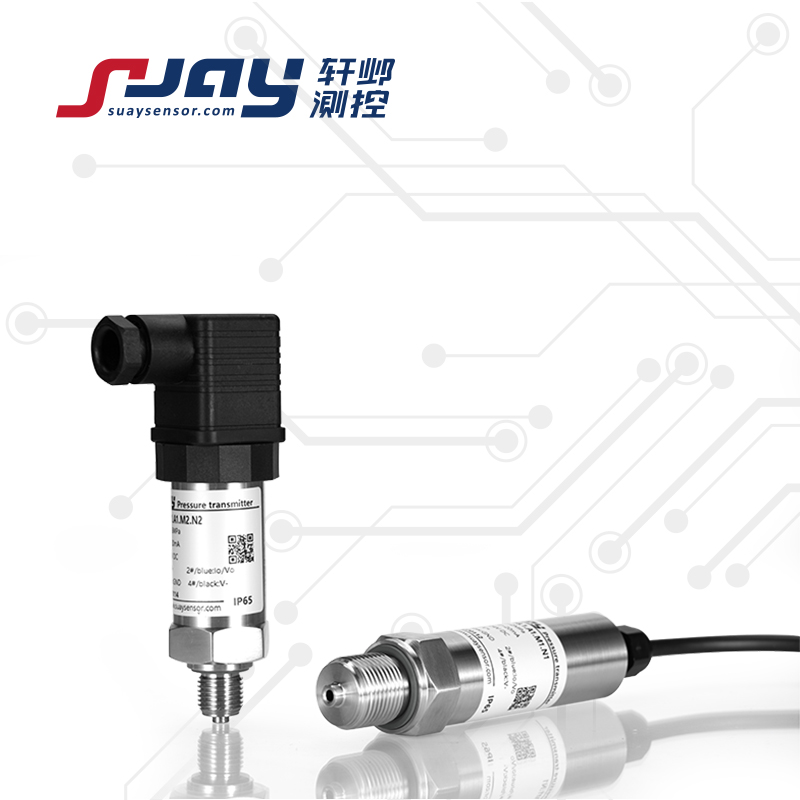

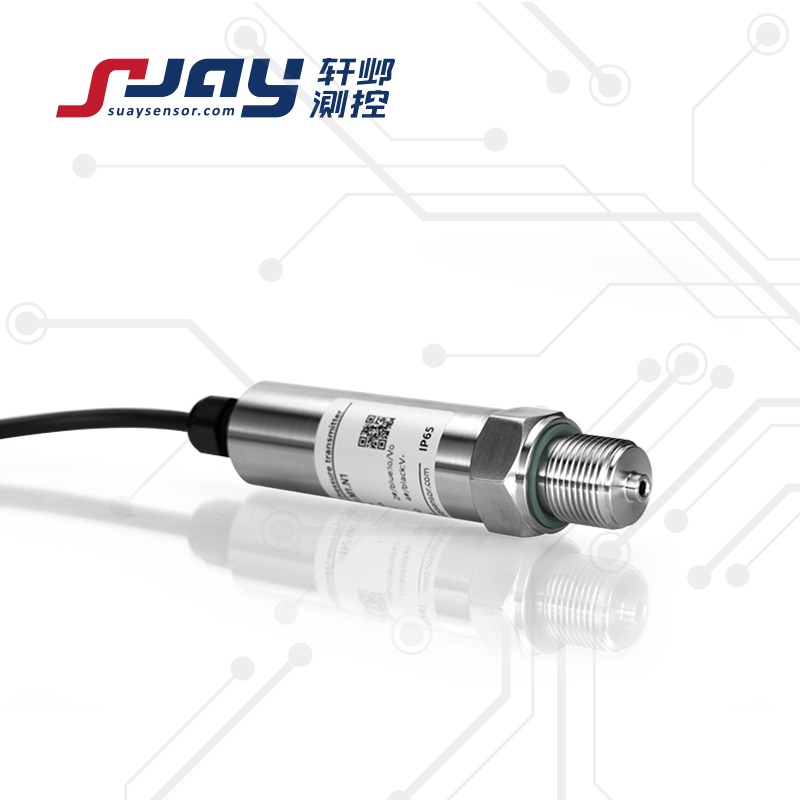

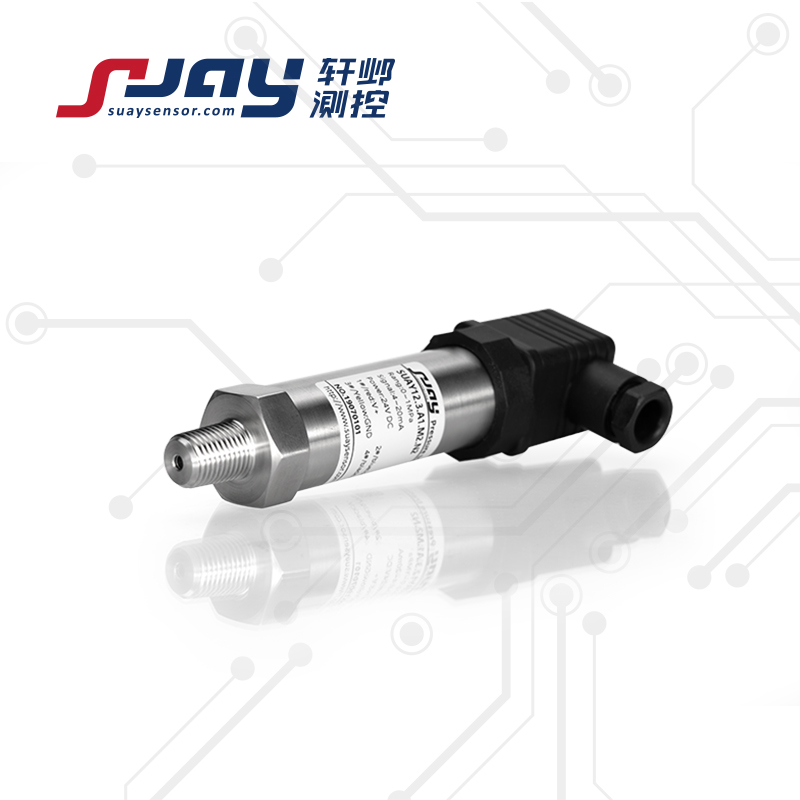

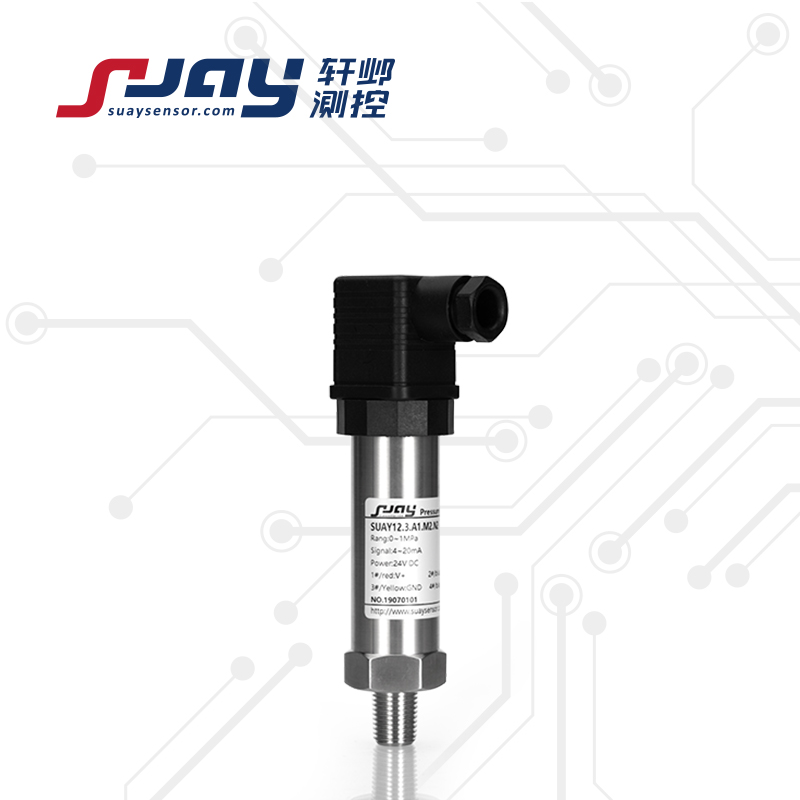

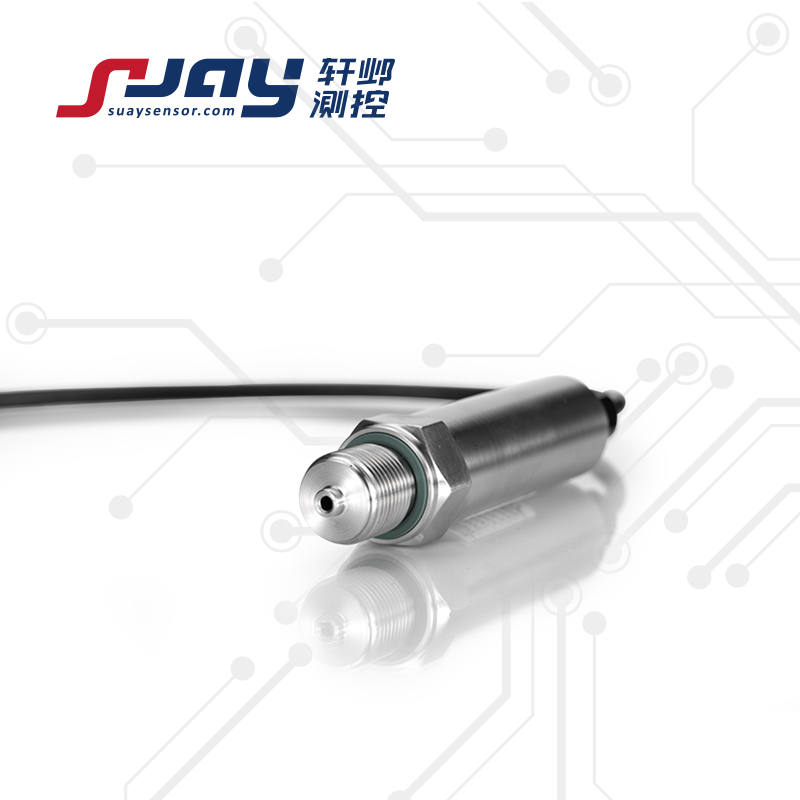

SUAY12高精度壓力傳感器/變送器采用進口壓力感測核心元件,軍級的信號處理單元,進行智能補償技術,輔以合理、精密的外圍模擬器件,精度可至0.05%FS,0-40℃范圍內綜合精度在0.05%,可測量表壓、絕壓、復合壓,輸出信號4-20mA、0.5-4.5V、RS485可選,特殊信號可定制。
科研院校
航空航天
電力化工
水文地質
醫療設備
能源及環保領域
生產領域的標準壓力檢測
綜合精度高,0.05%FS、0.075%FS、0.1%FS可選
體積小、測量范圍寬、受溫度影響小
全不銹鋼一體化密封結構,極大的拓展了使用環境
配備過壓保護、EMC,適用于復雜工況的壓力測量,極大的提高了產品的耐用性。
可根據用戶要求提供RS485數字信號輸出(SUAY自定義協議/MODBUS RTU/IEEE754浮點數)。
測量范圍 | -100KPa~0-10KPa...1MPa...60MPa(表壓、負壓、復合壓) 0-30kpa…50kpa…100kpa…3Mpa(絕壓) | |
測量介質 | 與316不銹鋼兼容的氣體或液體 | |
靜態精度① | ±0.05%FS ±0.075%FS ±0.1%FS | |
信號輸出/供電 | 4-20mA 0-5V 0-10V 1-5V | 12-36VDC(典型24VDC) |
0.5-4.5V | 5VDC/12-36VDC(典型24VDC) | |
數字信號輸出RS485 | 5V/5-16VDC/24VDC | |
工作溫度 | -40~85℃ | |
補償溫度 | -20~70℃(可根據用戶要求分段補償) | |
貯存溫度 | -40~100℃ | |
長期穩定性 | 典型:±0.1%FS/年 不超過:±0.15%FS/年 | |
零點溫度漂移 | 典型:±0.005%FS/℃ 不超過:±0.01%FS/℃ | |
靈敏度溫度漂移 | 典型:±0.005%FS/℃ 不超過:±0.01%FS/℃ | |
過載能力 | 1.5-2倍滿量程壓力 | |
有效測量壽命 | ﹥10^6壓力循環(P:10-90%FS) | |
抗振動性 | 20g ,(IEC 60068-2-6) | |
抗沖擊性 | 20g , 11mS | |
采樣速率 | 10次/秒(10 個數據,先進先出。如有速率要求選型時請確認) | |
分辨率 | 大于 1.7*10-5 | |
負載電阻 | ≤(U-12)/0.02 Ω(電流輸出) ; >100KΩ(電壓輸出) | |
絕緣電阻 | 200M?,100VDC | |
壓力接口 | M20*1.5, G1/4 (典型) G1/2,NPT1/4(可選) | |
電氣連接 | 接插件或直出電纜2m | |
接口及殼體材料 | 304/316L不銹鋼 | |
外殼防護 | IP65(插頭型) IP67(電纜型) | |
安全防爆 | Ex iaⅡ CT6(本安) | |
密封圈 | 氟橡膠 | |
傳感器膜片 | 不銹鋼316L | |
產品重量 | 約200克 |
型號 | 量程 | 精度 | 輸出 | 安裝螺紋 | 電氣連接 | 特定參數 |
SUAY12 | -100KPa~0 ...10KPa ...100MPa 量程可選 | 6:±0.05%FS 5:±0.075%FS 4:±0.1%FS | A1:4-20mA V1:0-5V V2:1-5V V3:0-10V D:RS485 V0:定制 | M1:M20*1.5 M2:G1/4 可選: M3:G1/2 M4:NPT1/4 M0:定制 | N1:直出2米 N2:赫斯曼插頭 N3:航空插頭 | E:本安防爆 P:平膜型 |
SUAY12.4.A1.M1.N1(0-100Kpa) |
