高精度數字壓力傳感器

  • 所屬分類:高精度壓力傳感器和變送器
  • 產品標簽:SUAY12D高精度數字壓力傳感器,采用進口壓力敏感元件,精度等級可選0.1%,0.075%,0.05%,輸出RS485MODBUS協議,UART/SUAY協議等,可定制。數字信號輸出可直接與PC機、PLC、MCU、FPGA等設備連接,方便用戶采集??稍诰€非侵入式訪問、調試。具備瞬間過壓保護裝置、抗干擾設備,提高復雜工況下的測量精度。


產品范圍
自動化采集系統,科研院校
水文地質監測 ,電力化工
設備檢漏系統 ,遠距離測壓系統
生產領域的標準壓力檢測

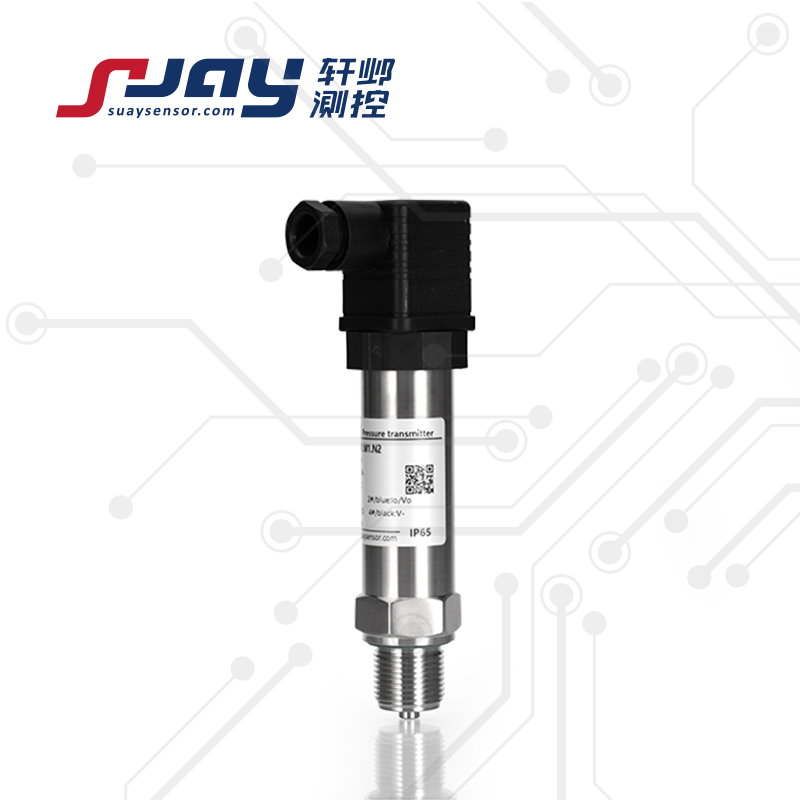

高精度數字壓力傳感器

產品詳情
SUAY12高精度壓力變送器采用進口壓力感測核心元件,軍級的信號處理單元,智能補償技術,輔以合理、精密的外圍模擬器件,使得該系列產品在綜合精度、靜態性能、溫度性能、使用體驗等方面具有良好的產品的技術、性能和質量。廣泛應用于科研院校、航空航天、電力化工、水文地質、醫療環保等生產領域,可實現對壓力和液位的高精度測量。
可根據用戶的具體要求特殊設計、定制,滿足各種實際應用需求。

產品特點

  • 綜合精度高,0.05%FS、0.075%FS、0.1%FS可選
  • 體積小、測量范圍寬、受溫度影響小
  • 全不銹鋼一體化密封結構,極大的拓展了使用環境
  • 配備過壓保護、EMC,適用于復雜工況的壓力測量,極大的提高了產品的耐用性。
  • 可根據用戶要求提供RS485數字信號輸出(SUAY自定義協議/MODBUS RTU/IEEE754浮點數)。
產品性能指標
測量范圍 -100KPa~0-10KPa...1MPa...100MPa(表壓、負壓、復合壓)
測量介質 與316不銹鋼兼容的氣體或液體
靜態精度① ±0.05%FS      ±0.075%FS       ±0.1%FS
信號輸出/供電 4-20mA   0-5V   0-10V  1-5V     12-36VDC(典型24VDC)
0.5-4.5V 5VDC/12-36VDC(典型24VDC)
數字信號輸出RS485 5V/5-16VDC/24VDC
工作溫度 -40~85℃
補償溫度 -20~70℃(可根據用戶要求分段補償)
貯存溫度 -40~100℃
長期穩定性 典型:±0.1%FS/年         不超過:±0.15%FS/年
零點溫度漂移 典型:±0.01%FS/℃       不超過:±0.015%FS/℃
靈敏度溫度漂移 典型:±0.01%FS/℃       不超過:±0.015%FS/℃
過載能力 1.5-2倍滿量程壓力
有效測量壽命 ﹥106壓力循環(P:10-90%FS)
抗振動性 20g ,(IEC 60068-2-6)
抗沖擊性 20g ,  11mS
采樣速率 10次/秒
分辨率 大于10-5(通常受限采集顯示設備,理論無限?。?/span>
負載電阻 ≤(U-12)/0.02 Ω(電流輸出) ;       >100KΩ(電壓輸出)
絕緣電阻 200M?,100VDC
壓力接口 M20*1.5, G1/4 (典型)      G1/2,NPT1/4(可選)
電氣連接 接插件或直出電纜2m
接口及殼體材料 304/316L不銹鋼
外殼防護 IP65(插頭型)           IP67(電纜型)
安全防爆 Ex iaⅡ CT6(本安)
密封圈 氟橡膠
傳感器膜片 不銹鋼316L
產品重量 約200克
注:①包含非線性、遲滯和重復性
選型參數對照表

型號 量程 精度 輸出 安裝螺紋 電氣連接 特定參數
SUAY12 -100KPa~0
...10KPa
...100MPa
量程可選
6:±0.05%FS
5:±0.075%FS
4:±0.1%FS
A1:4-20mA
V1:0-5V
V2:1-5V
V3:0-10V
D:RS485
V0:定制
M1:M20*1.5
M2:G1/4
可選:
M3:G1/2 M4:NPT1/4
M0:定制
N1:直出2米
N2:赫斯曼插頭
N3:航空插頭
E:本案防爆
P:平膜型
SUAY12.4.A1.M1.N1.E
選型提示:
             1. 被測介質應與產品接觸的材料相兼容,
             2. 選型附加功能代號"E” 本安防爆型,須經安全柵供電。
             3. 其它特殊要求,敬請與本公司商洽,并在訂單中注明。
